-Sgrassaggio: effettuato con solventi (o vapori di solventi) o con detergenti idrosolubili,manualmente o in impianti automatici (tunnel o lavatrici industriali). Lo scopo è la dissoluzione e l’asportazione di unto e grasso.
-Pulizia manuale e meccanica: asportazione di scaglie di ruggine e vecchie pitturazioni, utilizzando attrezzi (mole, dischi e carte abrasive, spazzole metalliche, ecc.) rimossi manualmente meccanicamente. Poiché questi processi non asportano le sostanze grasse, è opportuno farli precedere e seguire anche dallo sgrassaggio.

Gradi di preparazione meccanica
– ST2rimozione mediante picchiettatura, raschiatura, carteggiatura e spazzolatura metallica delle scaglie di

laminazione poco aderenti, della ruggine e delle sostanze estranee.Al termine del trattamento, la superficie assume unaspetto quasi metallico
– ST3trattamento della superficie di acciaio eseguito come il precedente, ma in modo più accurato. Al termine, essa presenta un aspetto spiccatamente metallico.

Gradi di preparazione mediante sabbiatura (o granigliatura o pallinatura)
SA1- Sabbiaturaleggeracorrispondente ad una buona spazzolatura. Si devono asportare tutte le parti facilmente staccabili, la ruggine, o altre particelle estranee.
SA2- Sabbiatura accuratacorrispondente alla sabbiatura commerciale.Le scaglie di laminazione, la ruggine, e le particelle estranee devono essere quasi totalmente eliminate. Dopoquesta operazione la superficie si presenta grigiastra.
SA2 1⁄2- Sabbiaturamolto accuratacorrispondente alla sabbiatura al metallo quasi bianco; come la precedente, questa operazione deve lasciare la superficie perfettamente pulita e le eventuali piccole impurità ancora esistentidevono apparire come deboli variazioni di colore sul supporto. Dopo questa operazione la superficie sipresenta quasi bianca. SA3- Sabbiatura al metallo bianco, deve condurre all’ottenimento di una superficie metallica perfettamente pulita.

DATI APPLICATVI E RACCOMANDAZIONI
Diluizione:L’ impiego non corretto di diluente è spesso la causa di svariati problemi, sia durante la fase applicativa, sia al film divernice essiccato.Esempio: l’utilizzo di diluenti nitro per applicazione di cicli poliuretanici, può creare fenomeni di puntinatura sulla superficie del film essiccato; inoltre la presenza di solventi parzialmente reattivi nel diluente nitro può dar luogo a reazioni indesiderate con il componente isocianato, diminuendo così le caratteristiche estetiche e meccaniche del sistema. Inoltre la scelta di diluenti non idonei (rigenerati) può creare problemi di viraggio tinta, sedimentazione del prodotto diluito, variazioni di brillantezza e velature superficiali.

Pot Life: vita utile della miscela A+B, cioè il tempo massimoentro il quale il prodotto bicomponente deve essere utilizzato. Trascorso tale periodo, il prodotto verniciante, anche se apparentemente ancora utilizzabile, perde le sue caratteristiche compromettendo il risultato finale. Il valore è riferito a 20°C in quantola temperatura lo influenza notevolmente, riducendolo al suo innalzarsi.

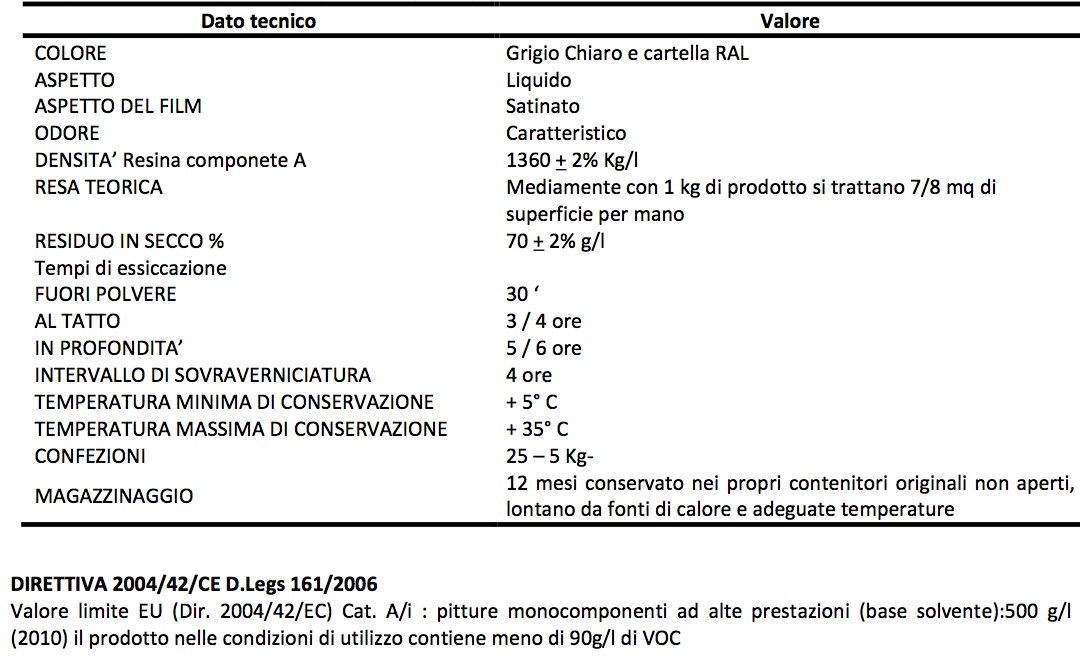

Essiccazione:E’ il tempo necessario al film di prodotto verniciante per essiccare. I dati riportati sulla scheda tecnica, sono calcolatia condizioni standard di 20°C ed Umidità Relativa del 60%; nella realtà possono quindi subire delle variazioni a seconda delle condizioni climatiche e dello spessore applicato.Nei prodotti bicomponenti ed ossidativi, con polimerizzazione totale, si fa riferimento al tempo necessario perché avvenga in modo completo la reazione chimica tra ilcomponente A e il componente B (catalizzatore o ossigeno). Prima di questo termine, i prodotti si presentano comunque essiccati, ma le caratteristiche di resistenza chimica e meccanica si raggiungono solo a polimerizzazione ultimata.
